平板气浮导轨

NewWay平板气浮导轨为输送机提供空气轴承解决方案。通过使用我们经过验证的多孔介质技术，大型基材（如玻璃）通过薄而坚硬的空气层输送，不会与轴承表面接触。这项专利技术提供了传统或基于孔口的设计所无法达到的精度水平。

提高精度

通过提供四种不同的产品线，NewWay平板气浮导轨能够提供不同级别的控制，以满足各种精度和客户需求。

一、正气 （PA） 系列

PA系列是我们最基本的气压气棒输送基材，可确保非接触式体验。

二、传输 （T） 系列

T系列引入了使用真空来利用气压平衡和单个真空孔槽来压平和控制玻璃。

三、高速 （H） 系列

H系列通过使用四个真空孔槽对T系列进行了改进。大而有吸引力的力导致出色的压平能力，有助于保持对玻璃的高速控制。

四、精密区域

Precision Zone 导轨的测量值最高，是飞行高度和控制范围的最高精度，是检查和分析特定感兴趣区域的理想选择。该设计确保整个棒材的真空压力和气隙相同。这种卓越的稳定性可以分析和检测整个玻璃板的更大比例。

非接触式输送机

所有四条空气棒产品线均无接触输送，使其成为需要涂层的产品的理想选择，并最大限度地减少了对污染的担忧。即使在空气供应损失的情况下，多孔介质也允许空气缓慢扩散。将其与碳面的软特性相结合，玻璃划痕和损坏减少，从而产生更大的产量。

符合洁净室标准

平板气浮导轨中多孔介质的独特使用使其成为洁净室使用的理想选择。与基于孔口的空气轴承相比，空气棒中使用的空气不仅更少，而且空气通过多孔介质均匀分布。这两种功能都最大限度地减少了洁净室中电流或涡流的电位及其对生产的破坏性影响。

使用多孔介质的另一个好处是它能够作为亚微米过滤器来过滤排放的空气。测试表明，轴承满足1级（ISO 3级）清洁度要求，空气中的颗粒浓缩物限值小于1，000 x 0.1μm颗粒/ m3。

应用

New Way 平板气浮导轨提供一种非接触式输送方法，是当今各行各业制造的易碎技术部件的理想选择。New Way提供多种不同的型号，能够根据您的要求创建自己独特的输送系统，并在必要时提供真空以进行更严格的控制和检查。将其与抗撞设计相结合，使它们在这里列出的应用中很受欢迎。

平板显示器

通过多孔介质技术呈现的均匀性减少了玻璃划痕和破损

高精度控制操作和可重复的稳定性，提高玻璃产量和质量

太阳能组件

作为一个由精度驱动的行业，空气棒的使用可以最大限度地减少对太阳能电池的污染和损坏。

稳定、受控的操作允许非接触式和精确地处理大片电池。

检测

使用真空可以更好地控制基板，从而增强对检查过程的信心，以避免将有缺陷的产品推向市场，Precision Zone Air Bars 非常适合需要在基板的较大部分上实现超高精度的区域

发展概念

在我们的高科技世界中，不仅客户正在寻找具有超高精度的高速线性输送机，而且越来越多的客户正在使用涂层。New Way以能够直接与客户合作的能力而自豪，使我们的非接触式无摩擦产品（如空气棒）适应客户的特定问题集。

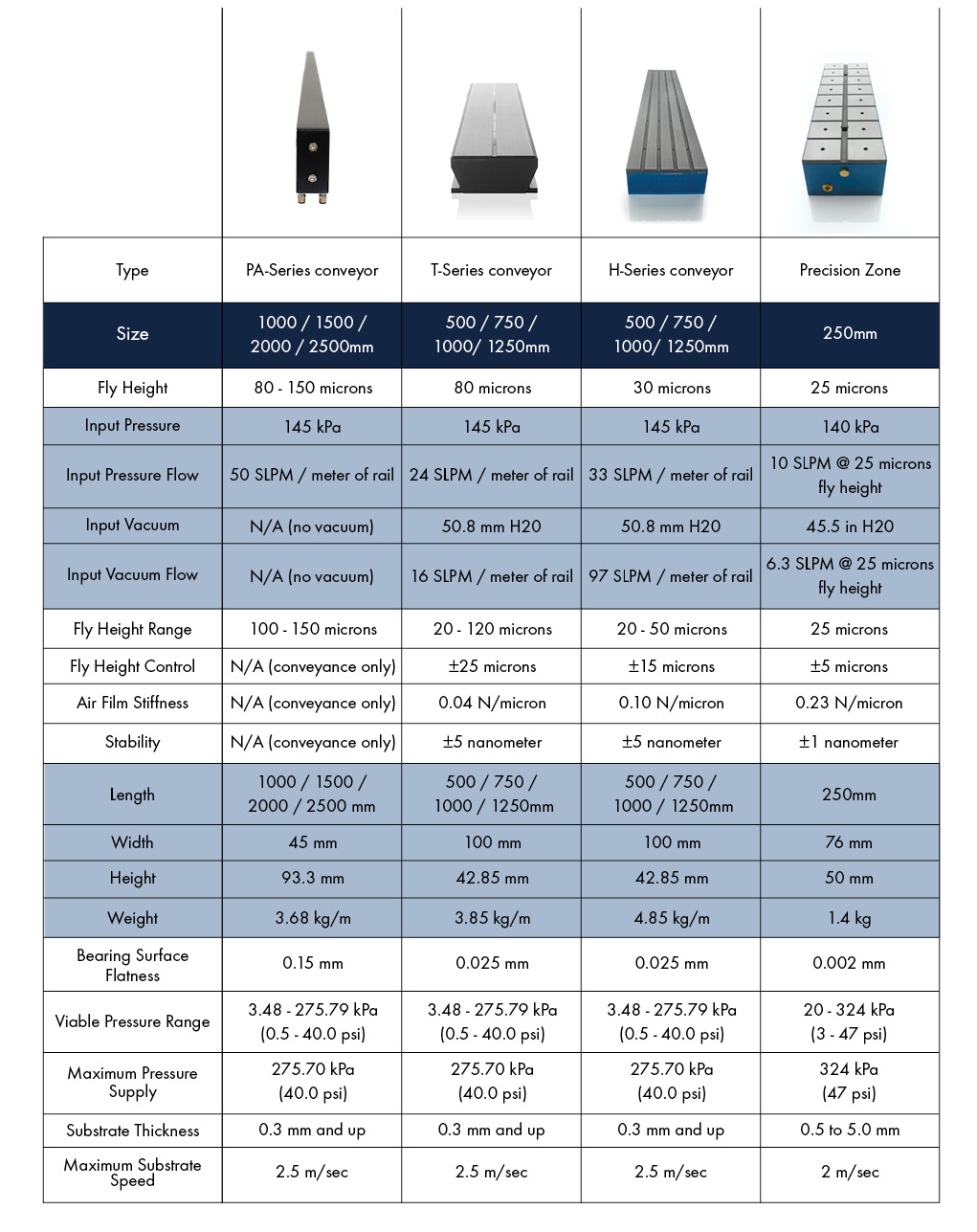

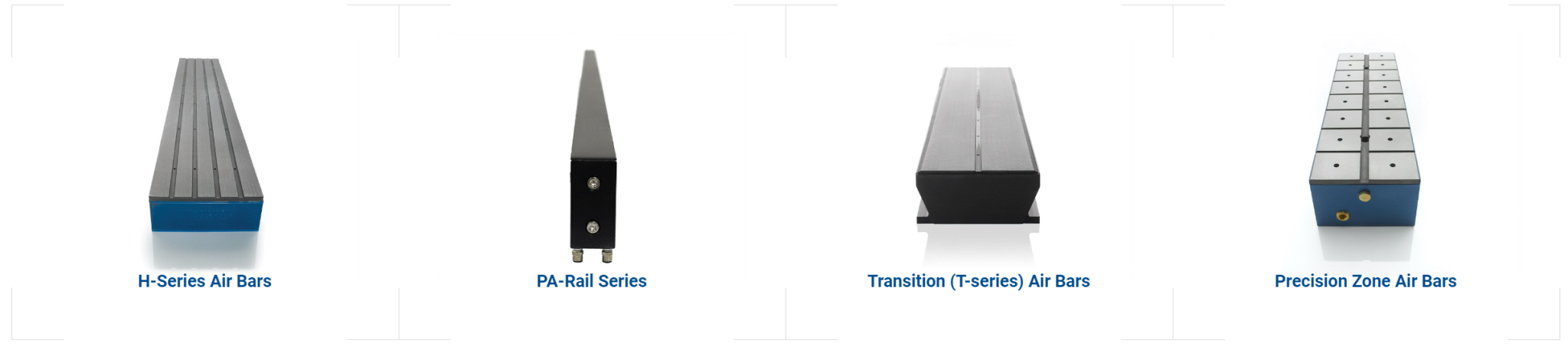

平板气浮导轨产品线

非接触式输送通过四种不同的产品线提供。每条空气棒生产线都有几种标准尺寸以及任何定制尺寸，可以根据需要灵活地排列棒材，以适应各种基板尺寸。通常，两个或多个平板气浮导轨管线集成在一起，以执行基材输送，加工和/或检查的端到端系统。

平板气浮导轨产品线

通过四个不同的产品线提供非接触式输送。每条气浮条线都有多种标准尺寸和任何定制尺寸可供选择，可根据需要灵活布置气浮条，以适应各种基材尺寸。通常，将两条或更多条气浮条线集成在一起以执行基板的传送、处理和/或检查的端到端系统。

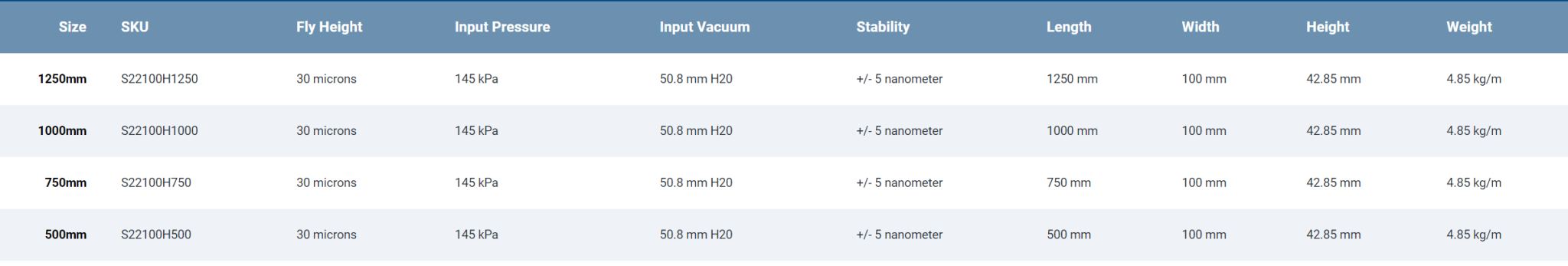

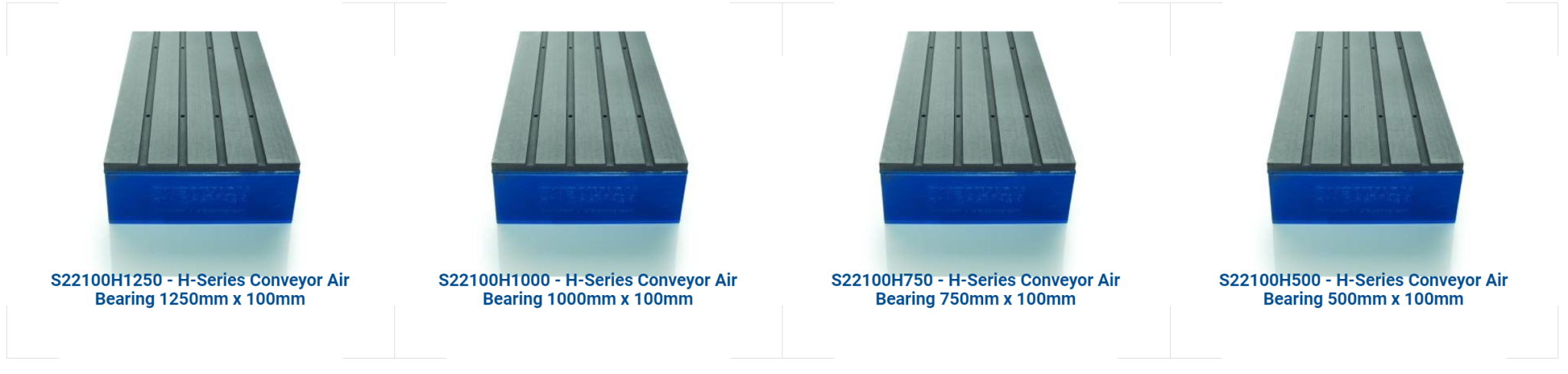

一，H 系列平板气浮导轨

NewWay®空气轴承推出高速（H 系列）平板气浮导轨

H系列使用更大的真空力，为客户提供卓越的压平能力，这对于高加工速度至关重要。这些高速气条需要小于50微米的气隙，这增加了刚度，从而更好地控制。而且，与我们平板气浮导轨系列中的所有产品一样，用于制造这些平板气浮导轨的软碳基材不会划伤其运输的玻璃表面。

NewWay的多孔介质技术™使用自然渗透数百万个亚微米孔的多孔碳材料。空气被迫通过这些通道，在平板气浮导轨表面提供均匀分布的空气。这会产生更硬的气垫，允许较低的飞行高度，同时需要较低的输入压力。气流的均匀分布也消除了压力梯度，使停产的崩溃成为过去。

要了解有关多孔介质平板气浮导轨如何保护您的产品，同时提高过程速度和效率的更多信息，请咨询我们关于使用NewWay平板气浮导轨制造平板显示器的信息图。

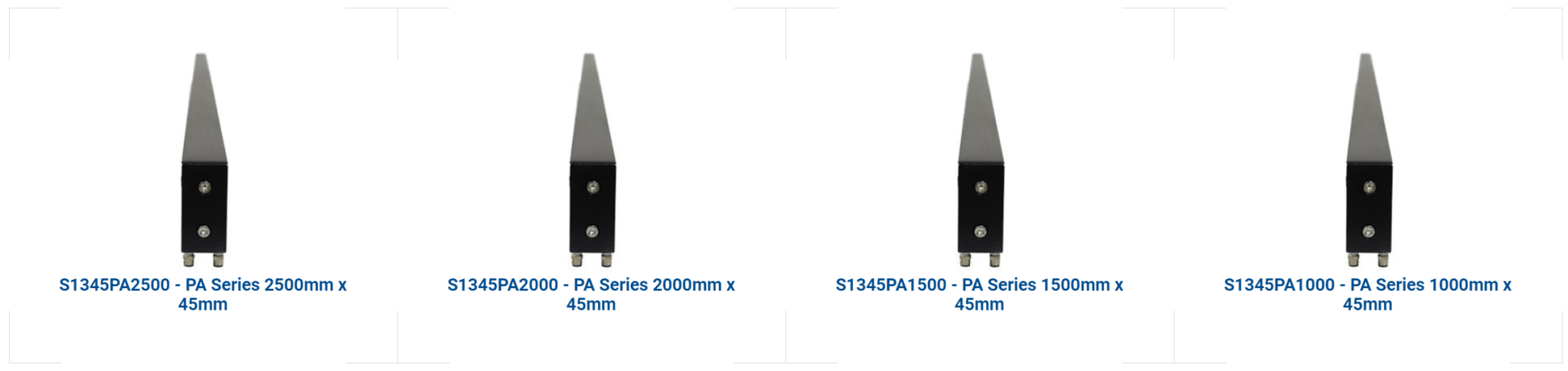

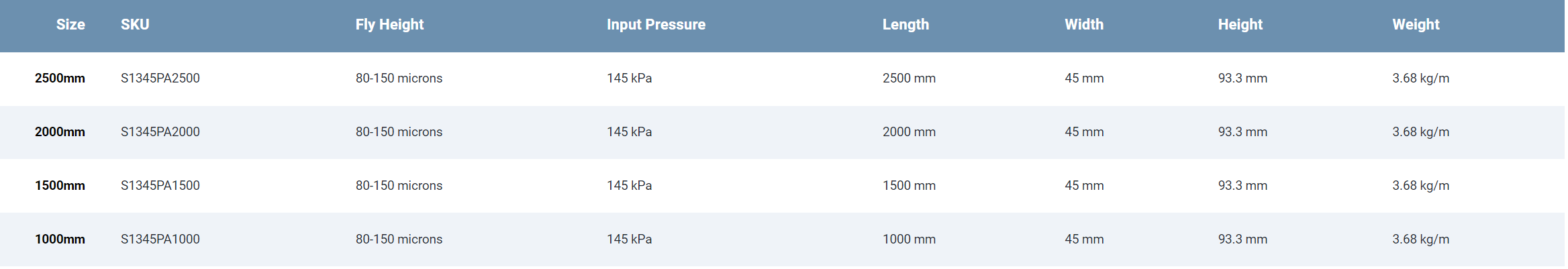

二，PA 系列平板气浮导轨

NewWay空气轴承希望您了解一个创新的新型平板气浮导轨系列，即 PA-Rail 系列仅压力平板气浮导轨。PA-Rail系列深化了NewWay的平板气浮导轨产品线，并为客户提供了利用我们的多孔介质技术的™仅压力导轨组件，非常适合平板显示器（FPD）玻璃输送系统和相关玻璃处理应用。

二，PA-Rail系列

PA-Rail – 仅压力 – 基材输送

介绍 PA 导轨系列平板气浮导轨

NewWay空气轴承希望您了解一种创新的新型空气棒系列，即 PA-Rail 系列仅压力平板气浮导轨，是玻璃输送系统和相关基材处理应用的理想选择。PA-Rail系列深化了NewWay的平板气浮导轨产品线，并为客户提供了利用我们的多孔介质技术的仅压力导轨组件。

玻璃处理和基材输送应用的理想选择

PA-Rail系列平板气浮导轨设计用于满足100-150μm之间的玻璃浮高和每米轨道<50 L / m的气流规格，需要较低的空气消耗量，并且使用多孔介质不会划伤玻璃。

空气通过具有数百万个孔形成的可渗透材料输送，这些孔允许空气分布。多孔介质的优越性是NewWay为其所有产品设计空气轴承的首选。我们的多孔介质技术利用了数百万个亚微米孔所固有的多孔碳材料。在整个轴承表面形成一层薄而坚固的气膜，提供均匀分布。这消除了对压力梯度的担忧，因此能够在一致的基础上提供更高的精度。

符合洁净室标准

平板气浮导轨中多孔介质的独特使用使其成为洁净室使用的理想选择。与基于孔口的空气轴承相比，空气棒中使用的空气不仅更少，而且空气通过多孔介质均匀分布。这两种功能都最大限度地减少了洁净室中电流或涡流的电位及其对生产的破坏性影响。

使用多孔介质的另一个好处是它能够作为亚微米过滤器来过滤排放的空气。测试表明，轴承满足1级（ISO 3级）清洁度要求，空气中的颗粒浓缩物限值小于1，000 x 0.1μm颗粒/ m3。

应用

PA-Rail系列是我们最基本的空气棒，用于仅用气压输送基材，确保非接触式体验。这里列出了PA-Rail空气棒的一些行业和潜在应用，但请随时与我们联系，告知您的应用。让我们帮助您解决您的特定需求。

玻璃输送

1）输送速度 2.5 m/s

2）飞高 80 – 150 微米

3）稳定的气隙和无接触运动

玻璃输送

1）输送速度 2.5 m/s

2）飞高 80 – 150 微米

3）稳定的气隙和无接触运动

能源/电力

1）物料的工业输送

2）精密机械

3）冲压和质量控制机器

PA 系列平板气浮导轨

NewWay 希望您了解一个创新的新型平板气浮导轨系列，即 PA-Rail 系列仅压力空气棒。PA-Rail系列深化了New Way的平板气浮导轨产品线，并为客户提供了利用我们的多孔介质技术的仅压力导轨组件，非常适合平板显示器（FPD）玻璃输送系统和相关玻璃处理应用。

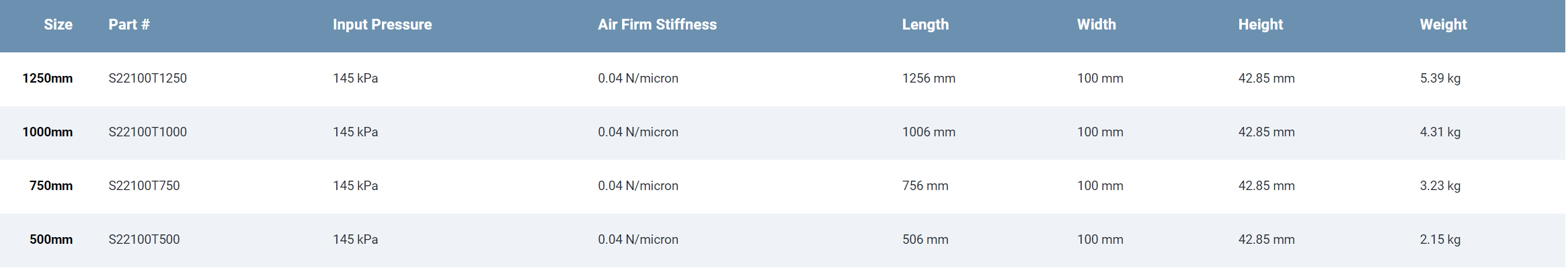

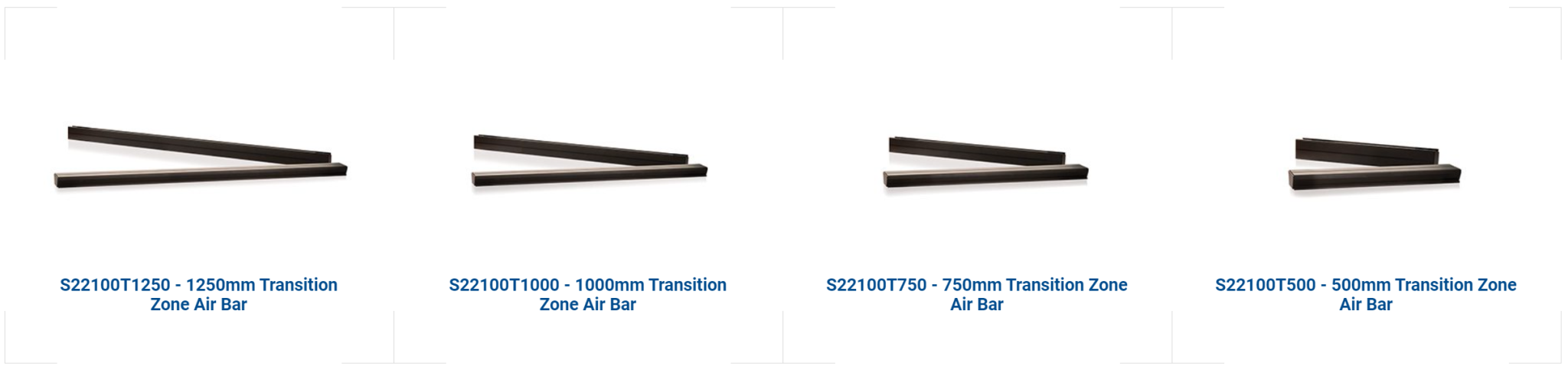

三，传输（T系列）平板气浮导轨

NewWay传输（T 系列）平板气浮导轨系列是第一个将我们的无摩擦运动与真空压力相结合的平板气浮导轨系列，用于可靠地输送最脆弱的材料。均匀分布的孔提供真空压力，防止玻璃等材料离开输送机，而我们的天然多孔碳基材在两个表面之间形成均匀的气垫。这种非接触式、无摩擦的运动消除了因接触输送机而对材料造成的损坏，是洁净室环境的理想选择。

空气被迫通过多孔碳基板，必须通过缠绕通道才能到达表面。这在表面形成一个坚硬，均匀的空气缓冲，允许飞行高度在20到120微米之间。装配体中的组件磨损不再是问题，因为零件永远不会接触。气隙的稳定性使由于压力梯度引起的碰撞成为过去。

平板气浮导轨是平板显示器、半导体和太阳能电池板制造行业的理想选择。真空压力与我们的多孔介质技术TM相结合，可提供均匀的压平，并防止材料沿着输送机移动时起重。

T系列平板气浮导轨可以很容易地与我们产品线中的其他平板气浮导轨组合，以适应您的特定制造工艺。

应用

我们的无摩擦运动®️与真空压力的结合使该系列平板气浮导轨成为任何输送过程的理想选择。此处列出了一些常见应用。

半导体

1）坚固的气隙，确保稳定的气浮和无接触运动

2）组件有各种长度，以满足输送需求

3）洁净室环境的理想选择

平板显示器

1）2-3 m/s 的速度很容易实现

2）真空可防止快速运动过程中的提升

光伏太阳能电池板

1）真空和刚性气隙提供均匀的压平

2）静态和移动摩擦系数均被消除，提供玻璃取向的亚微米分辨率

传输区系列平板气浮导轨

NewWay传输（T系列）平板气浮导轨系列是第一个将我们的无摩擦运动与真空压力相结合的平板气浮导轨系列，用于可靠地输送最脆弱的材料。均匀分布的孔提供真空压力，防止玻璃等材料离开输送机，而我们的天然多孔碳基材在两个表面之间形成均匀的气垫。这种非接触式、无摩擦的运动消除了因接触输送机而对材料造成的损坏，是洁净室环境的理想选择。

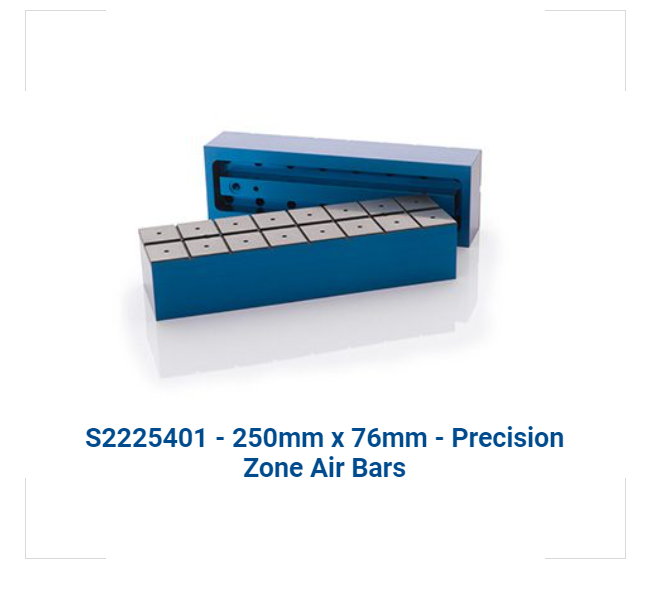

四，精密区空气棒

如果您在检测过程中需要精确控制，那么请寻找NewWay。我们的精密区平板气浮导轨系列将我们的多孔介质技术与更紧密的真空压力孔阵列相结合。这允许25微米的飞行高度，控制范围为5微米。我们的精密区生产线的刚度增加稳定在1纳米。这些空气棒在整个表面上具有一致的平整度，非常适合在输送过程中检测小区域。

我们的平板气浮导轨由天然多孔的软碳基材制成，不会划伤精致的材料。通过型材的气流由数百万个亚微米孔调节，在气腔和材料之间形成稳定而坚硬的气垫。生产永远不会因崩溃而中断，因为压力梯度基本上被消除了。我们的平板气浮导轨的非接触式特性意味着您永远不必担心您的材料被输送机损坏。

我们的平板气浮导轨最常用于平板显示器和太阳能电池板制造工艺。Precision Zone平板气浮导轨还可用于检测半导体晶圆的特定区域或其他需要对不一致进行高级分析的材料。

Precision Zone空气棒可以很容易地与我们的其他平板气浮导轨结合使用，在材料的所需区域提供卓越的平整度和稳定性。当材料在空气棒上下移动时，真空压力也会减少浮动。

应用

更紧密的真空孔阵列使该系列平板气浮导轨成为精密检测薄材料的理想选择。此处列出了我们的精密区域空气棒的其他应用。

检测

1）真空孔位于更紧密的阵列中，带有真空槽网格，可更好地控制25微米的飞高

2）当基板在气条上下移动时，真空压力和气隙保持不变

运输

1）刚性和稳定的气隙允许无接触输送，从而降低了损坏基材的可能性

2）真空压力保持玻璃平坦并防止升起

精密控制

1）无需润滑剂即可保持洁净室清洁

2）空气刚度稳定性为±1纳米，飞高控制为±5微米，可实现精确定位和运动

精密区系列平板气浮导轨

Precision Zone的测量值最高，是飞行高度和控制范围的最高精度，是检查和分析特定感兴趣区域的理想选择。该设计确保整个的真空压力和气隙相同。这种卓越的稳定性可以分析和检测整个玻璃板的更大比例。
